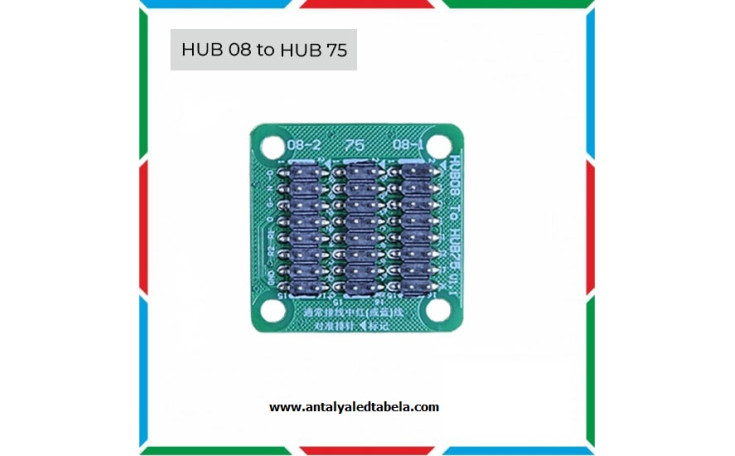

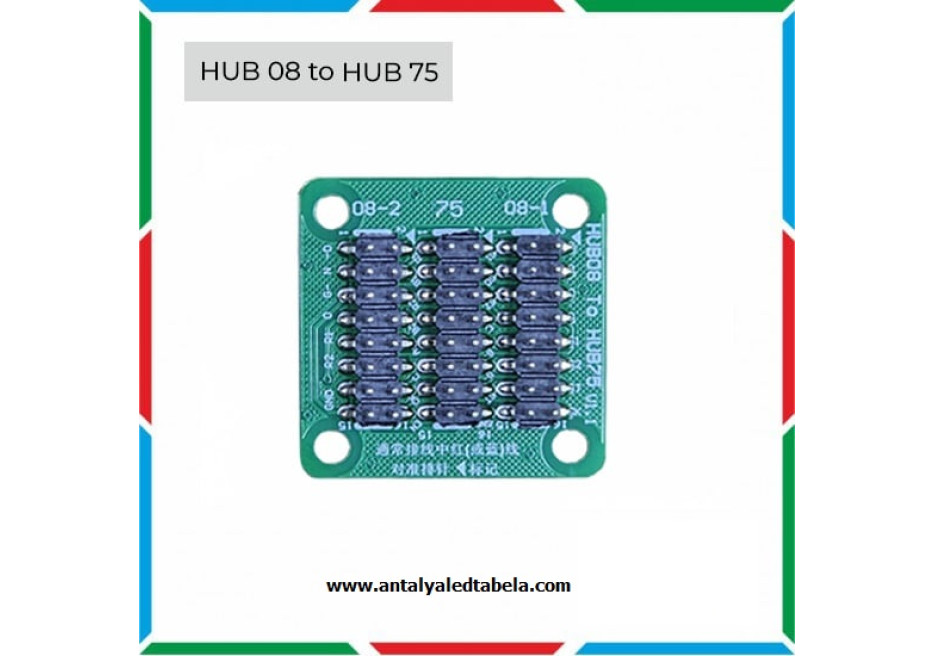

HUB08 to HUB75 dönüştürücü kart aslında eski tip LED paneller (özellikle tek renk veya iki renkli, P10 gibi paneller) ile yeni nesil full color HUB75 paneller arasındaki pin uyumsuzluğunu çözmek için kullanılan bir arayüz kartıdır.

Temel Bilgi

• HUB08: Daha eski nesil LED modüllerde kullanılan 8-bitlik basit bir arayüzdür. Genellikle kırmızı/yeşil tek veya çift renk P10 panellerde bulunur.

• HUB75: Günümüzdeki RGB LED panellerin çoğunda kullanılan standart konnektördür. Çok daha fazla pin içerir (R, G, B ayrı hatlar, A–B–C–D–E satır seçiciler, latch, OE, clock vb.).

Dönüştürücü Kartın Görevi

• HUB08 çıkışına sahip kontrol kartınızı (ör. BX serisi, HD serisi gibi) HUB75 girişli paneller ile kullanabilmenizi sağlar.

• Yani, HUB08 uyumlu kontrol kartınız varsa ve elinizde HUB75 modül varsa, bu dönüştürücü kartı kullanarak arada uyum sağlarsınız.

Çalışma Prensibi

• Kart, HUB08 çıkışındaki basit R/G data + latch/clock sinyallerini alıp, HUB75 standardına uygun şekilde yeniden dağıtır.

• Fakat burada önemli bir nokta var:

  • HUB08 sadece tek/çift renk destekler.

  • HUB75 ise RGB full color çalışır.

  • Yani dönüştürücü kart, HUB08’in sağladığı bilgiyi HUB75’e aktarır ama tek renkli (kırmızı/yeşil) kullanım olur. HUB08 çıkışı tam RGB desteği veremediği için HUB75 panelleri gerçek full color olarak süremez.

Nerelerde Kullanılır?

• Eski tip BX kontrol kartı olup elinizde HUB75 modül varsa (veya test amaçlı tek renk çalıştırmak istiyorsanız).

• HUB75 modülü daha basit/ucuz kontrol cihazlarında sınırlı renk ile çalıştırmak için.
